NIO 的应用

BIO 这种线程模型适用于 socket 连接不是很多的场景；但是现在的互联网场景，往往需要服务器能够支撑十万甚至百万连接，而创建十万甚至上百万个线程显然并不现实，所以 BIO 线程模型无法解决百万连接的问题。如果仔细观察，你会发现互联网场景中，虽然连接多，但是每个连接上的请求并不频繁，所以线程大部分时间都在等待 I/O 就绪。也就是说线程大部分时间都阻塞在那里，这完全是浪费，如果我们能够解决这个问题，那就不需要这么多线程了。

顺着这个思路，我们可以将线程模型优化为下图这个样子，可以用一个线程来处理多个连接，这样线程的利用率就上来了，同时所需的线程数量也跟着降下来了。这个思路很好，可是使用 BIO 相关的 API 是无法实现的，这是为什么呢？因为 BIO 相关的 socket 读写操作都是阻塞式的，而一旦调用了阻塞式 API，在 I/O 就绪前，调用线程会一直阻塞，也就无法处理其他的 socket 连接了。

好在 Java 里还提供了非阻塞式（NIO）API，利用非阻塞式 API 就能够实现一个线程处理多个连接了。那具体如何实现呢？现在普遍都是采用 Reactor 模式，包括 Netty 的实现。所以，要想理解 Netty 的实现，接下来我们就需要先了解一下 Reactor 模式。

Reactor 模式

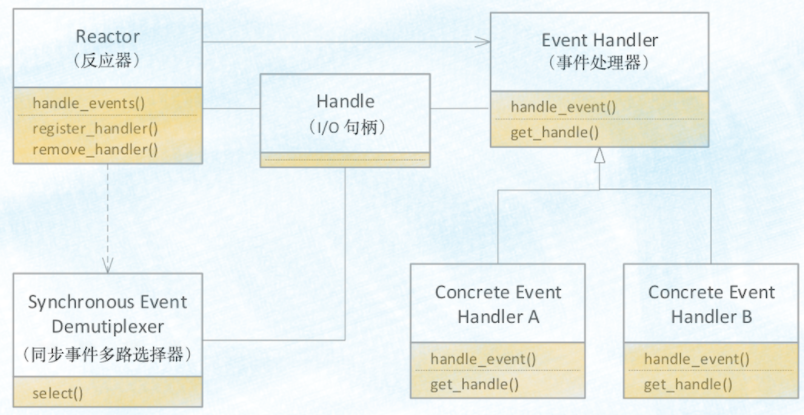

下面是 Reactor 模式的类结构图，其中 Handle 指的是 I/O 句柄，在 Java 网络编程里，它本质上就是一个网络连接。Event Handler 很容易理解，就是一个事件处理器，其中 handle_event() 方法处理 I/O 事件，也就是每个 Event Handler 处理一个 I/O Handle；get_handle() 方法可以返回这个 I/O 的 Handle。Synchronous Event Demultiplexer 可以理解为操作系统提供的 I/O 多路复用 API，例如 POSIX 标准里的 select() 以及 Linux 里面的 epoll()。

Reactor 模式的核心自然是Reactor 这个类，其中 register_handler() 和 remove_handler() 这两个方法可以注册和删除一个事件处理器；handle_events() 方式是核心，也是 Reactor 模式的发动机，这个方法的核心逻辑如下：首先通过同步事件多路选择器提供的 select() 方法监听网络事件，当有网络事件就绪后，就遍历事件处理器来处理该网络事件。由于网络事件是源源不断的，所以在主程序中启动 Reactor 模式，需要以 while(true){} 的方式调用 handle_events() 方法。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


void Reactor::handle_events(){
  // 通过同步事件多路选择器提供的
  //select() 方法监听网络事件
  select(handlers);
  // 处理网络事件
  for(h in handlers){
    h.handle_event();
  }
}
// 在主程序中启动事件循环
while (true) {
  handle_events();

Netty 中的线程模型

Netty 的实现虽然参考了 Reactor 模式，但是并没有完全照搬，Netty 中最核心的概念是事件循环（EventLoop），其实也就是 Reactor 模式中的 Reactor，负责监听网络事件并调用事件处理器进行处理。在 4.x 版本的 Netty 中，网络连接和 EventLoop 是稳定的多对 1 关系，而 EventLoop 和 Java 线程是 1 对 1 关系，这里的稳定指的是关系一旦确定就不再发生变化。也就是说一个网络连接只会对应唯一的一个 EventLoop，而一个 EventLoop 也只会对应到一个 Java 线程，所以一个网络连接只会对应到一个 Java 线程。

概要：

一个 eventloop 处理多个网络连接
一个 eventloop 一个线程
即一个线程处理多个网络连接

在 Netty 中，bossGroup 就用来处理连接请求的，而 workerGroup 是用来处理读写请求的。bossGroup 处理完连接请求后，会将这个连接提交给 workerGroup 来处理， workerGroup 里面有多个 EventLoop，那新的连接会交给哪个 EventLoop 来处理呢？这就需要一个负载均衡算法，Netty 中目前使用的是轮询算法。

用 Netty 实现 Echo 程序服务端

下面的示例代码基于 Netty 实现了 echo 程序服务端：首先创建了一个事件处理器（等同于 Reactor 模式中的事件处理器），然后创建了 bossGroup 和 workerGroup，再之后创建并初始化了 ServerBootstrap，代码还是很简单的，不过有两个地方需要注意一下。

第一个，如果 NettybossGroup 只监听一个端口，那 bossGroup 只需要 1 个 EventLoop 就可以了，多了纯属浪费。

第二个，默认情况下，Netty 会创建“2*CPU 核数”个 EventLoop，由于网络连接与 EventLoop 有稳定的关系，所以事件处理器在处理网络事件的时候是不能有阻塞操作的，否则很容易导致请求大面积超时。如果实在无法避免使用阻塞操作，那可以通过线程池来异步处理。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52


// 事件处理器
final EchoServerHandler serverHandler
  = new EchoServerHandler();
//boss 线程组
EventLoopGroup bossGroup
  = new NioEventLoopGroup(1);
//worker 线程组
EventLoopGroup workerGroup
  = new NioEventLoopGroup();
try {
  ServerBootstrap b = new ServerBootstrap();
  b.group(bossGroup, workerGroup)
   .channel(NioServerSocketChannel.class)
   .childHandler(new ChannelInitializer<SocketChannel>() {
     @Override
     public void initChannel(SocketChannel ch){
       ch.pipeline().addLast(serverHandler);
     }
    });
  //bind 服务端端口
  ChannelFuture f = b.bind(9090).sync();
  f.channel().closeFuture().sync();
} finally {
  // 终止工作线程组
  workerGroup.shutdownGracefully();
  // 终止 boss 线程组
  bossGroup.shutdownGracefully();
}

//socket 连接处理器
class EchoServerHandler extends
    ChannelInboundHandlerAdapter {
  // 处理读事件
  @Override
  public void channelRead(
    ChannelHandlerContext ctx, Object msg){
      ctx.write(msg);
  }
  // 处理读完成事件
  @Override
  public void channelReadComplete(
    ChannelHandlerContext ctx){
      ctx.flush();
  }
  // 处理异常事件
  @Override
  public void exceptionCaught(
    ChannelHandlerContext ctx,  Throwable cause) {
      cause.printStackTrace();
      ctx.close();
  }
}

总结

Netty 是一个款优秀的网络编程框架，性能非常好，为了实现高性能的目标，Netty 做了很多优化，例如优化了 ByteBuffer、支持零拷贝等等，和并发编程相关的就是它的线程模型了。Netty 的线程模型设计得很精巧，每个网络连接都关联到了一个线程上，这样做的好处是：对于一个网络连接，读写操作都是单线程执行的，从而避免了并发程序的各种问题。
