ClickHouse架构

Clickhouse 的数据结构类似于关系型数据库，包括解析器，主要负责将SQL语句通过词法分析和语法分析，转化为计算机可以读取的抽象语法树。另外，优化器负责优化抽象语法树的逻辑，比如简化一些冗长难懂的表达式，做一些语义优化。物理优化负责生成可以直接执行的物理执行计划，指导数据库管理系统如何获取数据表，如何对数据进行join和排序等。

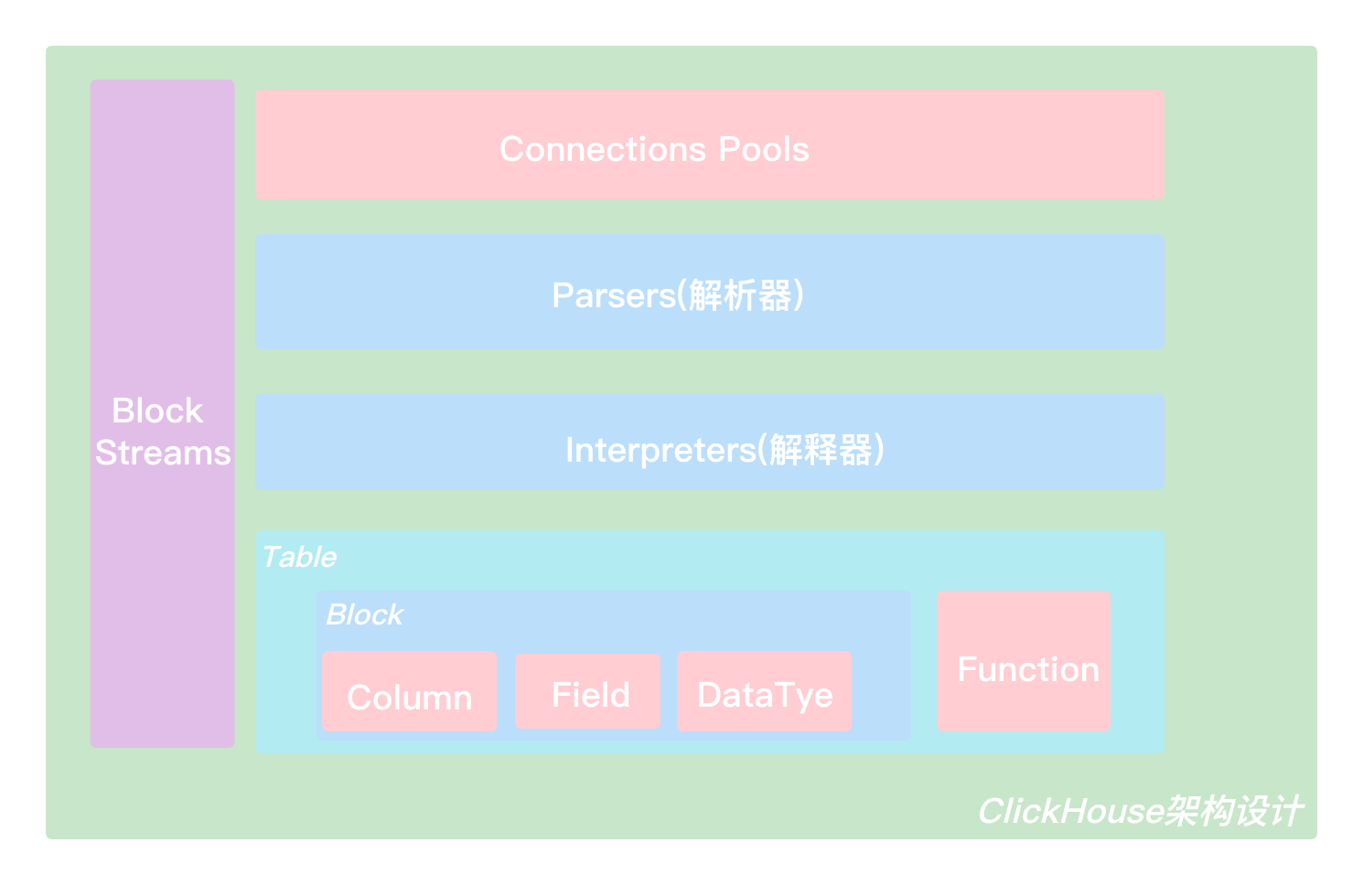

clickhouse架构图

Column与Field

Column 和 Field 是Clickhouse数据最基础的映射单元。Clickhouse按列存储数据，内存中的一列数据由一个 Column 对象表示，Column 对象分为接口和实现两部分。如果需要操作单个值(单列中的一行数据)，需要使用 Field 对象，Field 对象代表一个单值。

DataType

DataType负责数据的序列化和发序列化，IDataType 接口定义了许多正反序列化的方法。DataType 虽然负责序列化先关工作，但它并不直接负责数据的读取，而是转由从 Column 或 Field 对象获取。

Block 与 Block流

Clickhouse内部的数据操作是面向Block对象进行的，并且采用了流的形式。Block对象可以看作数据表的子集。Block对象的本质是由 数据对象、数据类型和列名称 组成的三元组，即 Column、DataType及列名称字符串。

Column 提供了数据的读取能力，而 DataType 知道如何正反序列化，所以 Block在这些对象的基础之上实现了进一步的抽象和封装，从而简化了整个使用的过程，仅通过Block对象就能完成一系列的数据操作。

Table

在数据表的底层设计中，并没有所谓的Table对象，它直接使用 IStorage 接口指代数据表。表引擎是Clickhouse一个显著特征，不同的表引擎由不同的子类实现，例如 IStorageSystemOneBlock(系统表)、StorageMergeTree(合并树引擎)和StorageTinyLog(日志引擎)等。

IStorage 接口定义了DDL(ALTER、RENAME、OPTIMIZE、DROP)、read 和 write方法，它们分别负责数据的定义、查询和写入。

对 Table 发起的一次操作通常都会经历这样的过程，接收 AST查询语句，根据 AST 返回指定列的数据，之后再将数据交由 Interpreter 做进一步处理。

Parser与Interpreter

Parser 分析器负责创建AST对象；Interpreter解释器负责解释AST, 并进一步创建查询的执行管道。

Interpreter 解释器的作用就像 Service 服务层一样，起到串联整个查询过程的作用，它会根据解释器的类型，聚合它所需要的资源。首先它会解析AST对象；然后执行「业务逻辑」(分之判断、设置参数、调用接口等)；最终返回 IBlock 对象，以线程的形式建立起一个查询执行管道。

Functions 与 Aggregate Functions

Clickhouse 主要提供了两类函数：普通函数和聚合函数。

普通函数由 IFunction 接口定义，拥有数十种函数实现，例如 FunctionFormatDateTime、FunctionSubstring等。

聚合函数由 IAggregateFunction 接口定义，相比无状态的普通函数，聚合函数是有状态的。

Cluster 与 Replication

Clickhouse的集群由分片(Shard)组成，而每个分片又通过副本(Replica)组成。

ClickHouse的一个节点只能拥有一个分片 ，也就是说如果要实现1分片、1副本，则至少需要部署2个服务节点。

分片只是一个逻辑概念，其物理承载还是由副本承担的。分片更像是逻辑层的分组，在物理存储层则统一用副本代表分片和副本。

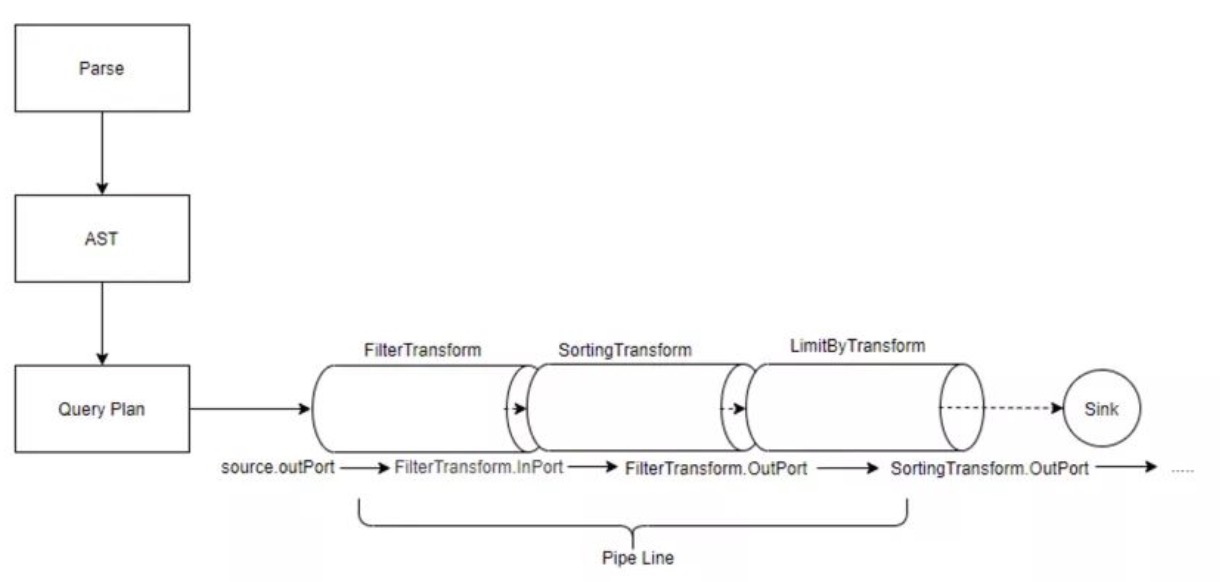

数据流图

Clickhouse 的物理执行计划可以看成是一个数据流图，即数据的有向无环图。在此图中，数据从一个管道传递到另一个管道，即从一个操作员传递到另一个管道。查询执行器是用于执行计划的引擎。它从存储引擎获取数据并将其返回给客户端。

query

Clickhouse在启动时加载配置信息，然后根据不同的解析协议监听不同的服务端口。客户端发出SQL请求后，会先解析SQL语法，然后生成抽象语法树，并进行一系列的逻辑优化和物理优化，生成执行计划。接下来，不同的执行器根据SQL请求将执行计划分发到本地或远程存储引擎，并从存储引擎中获取数据。经过一系列的计算和处理，数据返回给客户端，客户端可以输出缓冲区读取查询结果。

MergeTree

在生产环境的绝大部分场景中都会使用MergeTree系列的表引擎。因为只有合并树系列的表引擎才支持主键索引、数据分区、数据副本和数据采样这些特性，同时也只有此系列的表引擎支持 ALTER 相关操作。

MergeTree在写入一批数据时，数据总会以数据片段的形式写入磁盘，且数据片段不可修改。为了避免片段过多，ClickHouse通过后台线程，定期合并这些数据片段，属于相同分区的数据片段会被合并一个新的片段。

创建MergeTree表

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


CREATE TABLE [IF NOT EXISTS] [db.]table_name [ON CLUSTER cluster]
(
    name1 [type1] [DEFAULT|MATERIALIZED|ALIAS expr1] [TTL expr1],
    name2 [type2] [DEFAULT|MATERIALIZED|ALIAS expr2] [TTL expr2],
    ...
    INDEX index_name1 expr1 TYPE type1(...) GRANULARITY value1,
    INDEX index_name2 expr2 TYPE type2(...) GRANULARITY value2,
    ...
    PROJECTION projection_name_1 (SELECT <COLUMN LIST EXPR> [GROUP BY] [ORDER BY]),
    PROJECTION projection_name_2 (SELECT <COLUMN LIST EXPR> [GROUP BY] [ORDER BY])
) ENGINE = MergeTree()
ORDER BY expr
[PARTITION BY expr]
[PRIMARY KEY expr]
[SAMPLE BY expr]
[TTL expr
    [DELETE|TO DISK 'xxx'|TO VOLUME 'xxx' [, ...] ]
    [WHERE conditions]
    [GROUP BY key_expr [SET v1 = aggr_func(v1) [, v2 = aggr_func(v2) ...]] ] ]
[SETTINGS name=value, ...]

[PARTITION BY expr]：分区键，用于指定表数据使用什么标准进行分区。分区键可以是单个列字段；也可以通过元组使用多个列字段，同时也支持表达式；如果不设置分区，则默认生成一个名为all的分区。。合理使用分区可以有效减少数据文件扫描范围，提升查询性能。
ORDER BY expr：排序键，数据表采用什么标准进行排序。默认主键(PRIMARY KEY)与排序键相同。排序键可以是单个列字段，也可以是多个列字段(ORDER BY (CounterID, EventDate))。在使用多个列字段排序时，首先会以元组第一个元素进行排序，如果第一个元素相同，再按第二个、第三个…进行排序。
[PRIMARY KEY expr]：主键，声明后会依照主键字段生成一级索引，用于加速表查询。默认情况下，主键与排序键(ORDER BY)相同，所以通常直接使用 ORDER BY 代为指定主键，无须可以通过 PRIMARY KEY 声明。在一般情况下，在单个数据片段内，数据与一级索引以相同的规则升序排列。与其他数据库不同，MergeTree主键允许存在重复数据(ReplacingMergeTree可以去重)。
SAMPLE BY [选项]：抽样表达式，用于声明数据以何种标准进行采样。SAMPLE BY intHash32(UserID)。抽样表达式需要配合 SAMPLE 自查询使用，这项功能对于选取抽样数据十分有用。
